Beskrivelse
Brannmotstand:
EI 60-120
Branntetter:
Ventilasjonskanaler
Tetthetsklasse:
Klasse C
Vedlikehold:
Vedlikeholdsfri
Lydreduksjon:
RW 48-67 dB
Levetid:
Minst 50 år

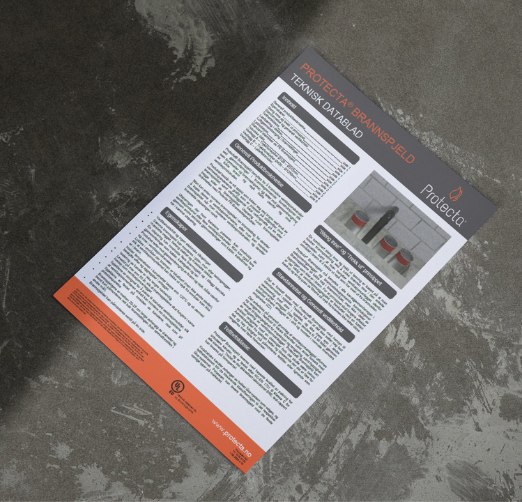

- Last ned datablad
- Installasjon
- Produktbeskrivelse
- Ofte stilte spørsmål
- Branntestet og dokumentert
- Utviklet med fokus på miljø
Du må være innlogget for å laste ned montasjeanvisningen
- Børst bort støv og smuss i utsparingen.

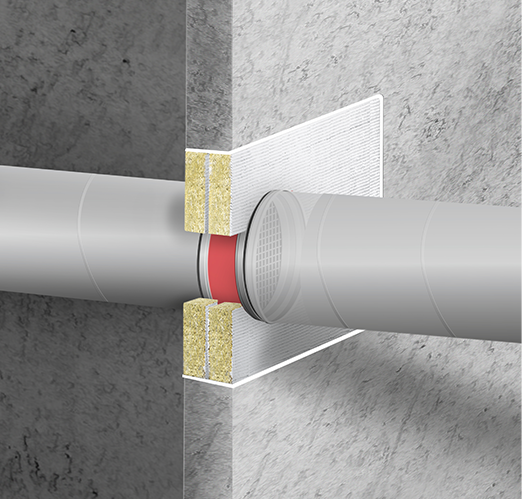

- Spjeldet kan monteres i utsparingen før kanal tilkobles eller på kanal først og branntettes etterpå. Bladene skal ligge horisontalt i vegg.
- Tetting rundt spjeld velges etter lysåpning og utsparing:
- < 10 mm: Brannkitt (friksjonsmontert/støpt).
- 10–30 mm: FR Akryl med bakdytt.
- Større utsparinger: FR Brannplate (vegg) eller EX Gipsmørtel (dekke).
- Minimumsavstander og størrelser må følge detaljtegningene. Kanalisolasjon av mineralull monteres på hver side iht. tabell.
Brannspjeld med Brannplate i gipsvegg

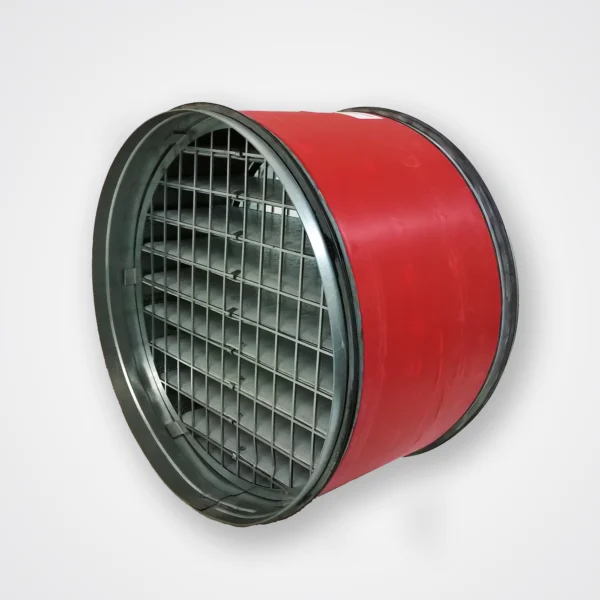

Brannspjeld er en vedlikeholdsfri løsning for å brannsikre ventilasjonskanaler som føres gjennom brannklassifiserte vegger og dekker. Spjeldet hindrer effektivt spredning av brann og røyk, både inni og utenfor kanalen.
Ved brann aktiveres varmeekspanderende grafitt som er plassert på stålprofiler inni spjeldet. Materialet utvider seg ved ca. 100 °C og lukker åpningen i området der brannen oppstår. Dette gjør det mulig å trekke ut røyk fra øvrige deler av bygget – en effektiv «steng inne og trekk ut»-strategi. Samtidig holdes temperaturen i kanalnettet under 120 °C, noe som beskytter vifter og aggregater og eliminerer behovet for ekstra isolering.
Typiske bruksområder:
- Brannsikring av ventilasjonssystemer
- Utsparinger med flere rør- og kabelgjennomføringer
- Sykehus, skoler, leilighetsbygg og tekniske rom
Protecta Brannspjeld har en levetid på over 50 år, og er deklarert i SCDP for bruk i svanemerkede prosjekter. Det oppfyller også krav til BREEAM-NOR v6.1.
Hva er maksimal størrelse på ventilasjonskanal for Brannspjeldet?
Brannspjeldet er testet for ventilasjonskanaler opptil:
- 1200 mm høy x 1700 mm bred i vegg
- 1000 mm x 1000 mm i dekke
Alle dimensjoner gjelder kun når systemet monteres i henhold til godkjente detaljer. Se produktets dokumentasjon for full oversikt.
Hvilke størrelser finnes for Brannspjeldet?
Sirkulære: Ø 63 mm – Ø 1250 mm som standard (se artikkel-/vektliste i databladet.)
Rektangulære: Produseres på mål.
Kan jeg ha flere spjeld eller rør i samme utsparing?
Ja, det er mulig, så lenge utsparingen prosjekteres og branntettes i henhold til detaljtegningene med FR Brannplate eller EX Gipsmørtel.
Se montasjeanvisningene for nøyaktige dimensjoner og detaljer.
I hvilke konstruksjoner er Brannspjeld testet?
Protecta Brannspjeld er branntestet i følgende typer konstruksjoner:
- Betong- og murvegger
- Gipsvegger
- Vegger av massivtre (KLT)
- Etasjeskiller av betong, mur og massivtre
Kan Protecta Kjemisk Brannspjeld funksjonstestes slik som motoriserte spjeld?
Nei, kjemiske brannspjeld trenger ikke jevnlig testkjøring. De har ingen motorer, elektroniske komponenter eller bevegelige deler som kan svikte. Funksjonen er basert på ekspanderende grafitt som alltid reagerer på varme. Så lenge spjeldet er uskadd, er det driftssikkert. Etter utløsning i en brann må det erstattes, på samme måte som andre produkter som har vært i reell bruk.
Hva skjer ved røykutvikling uten høy varme, holder spjeldet seg åpent?
Ja, spjeldet forblir åpent til temperaturen når omtrent 100 °C. Det gir fordelen av at ventilasjonsanlegget kan bidra til å trekke røyken ut fra rømningsveier og rom der folk oppholder seg. Når temperaturen stiger og når aktiveringsnivået, lukker spjeldet automatisk og hindrer brann- og røykspredning. Dermed fungerer løsningen både i en røykfase og i en varmefase av brannen.
Protecta Brannspjeld har UL-EU Sertifikat UL-EU-01028-CPR og er testet iht. EN 1366-12 og EN 13501-3.
Alle Protecta-produkter er utviklet og produsert med stolthet av Polyseam. For å møte kravene i fremtidens bygninger, gjennomfører vi kontinuerlig testing og produktutvikling i samarbeid med ledende laboratorier.
Brannspjeld har dokumentert lav miljøpåvirkning og lang levetid.
- Levetid på minst 50 år – minimerer avfall og utskifting
- Miljøtilpasset montering – uten farlige emisjoner
- Kan brukes på miljøprosjekter – både BREEAM-NOR v6.1 og Svanemerket G4
- Har miljødeklarasjoner (EPD) – dokumenterer livsløpet fra råvare til avfallshåndtering
Se hvordan du håndterer avfallet riktig – last ned veiledning her
