For liten avstand mellom rør og kabler er en av de vanligste årsakene til at branntetting feiler.

Og ofte skjer det selv om riktig produkt er valgt.

Problemet er ikke produktet. Problemet er avstanden.



Hva mener vi med avstand i brannsikring?

Den minste tillatte åpningen mellom:

• installasjoner (rør, kabler, kanaler)
• installasjoner og kanten av åpningen

Dette er ikke en anbefaling eller en tommelfingerregel.

Det er en dokumentert verdi fra tester eller tekniske vurderinger for en spesifikk løsning installert på en bestemt måte.



Hvorfor er riktig avstand så viktig?

Når avstanden blir for liten, skjer dette:

1. Varme bygges opp der den ikke skal

Tette gjennomføringer gir høyere temperaturer lokalt. Resultatet kan være at materialer svikter tidligere enn testet.

2. Du mister brannklassifiseringen

Branntettingen er testet med bestemte avstander. Avviker du, gjelder ikke dokumentasjonen lenger.

3. Materialer begynner å jobbe mot hverandre

Metall og plast utvider seg ulikt i brann. For tett plassering kan føre til at tettingen sprekker eller presses ut.

4. Røyk og lyd lekker lettere

Det er vanskeligere å oppnå en tett løsning når alt ligger for tett.



Eksempel fra byggeplass

En teknisk sjakt blir prosjektert med god plass til rørføringer. Underveis i prosjektet legges det inn flere kabler og et ekstra plastrør.

I stedet for å lage en ny gjennomføring, presses alt inn i samme åpning. Resultat:

• Avstanden mellom installasjonene blir mindre enn det som er testet
• Tettematerialet får ikke riktig tykkelse
• Løsningen ser “ferdig” ut, men er i praksis uten gyldig brannklassifisering

Dette er en klassiker og det skjer oftere enn man tror.



Hvor kommer avstandskravene fra?

Avstander er ikke universelle. De bestemmes av produktdokumentasjonen og er en testet kombinasjon av:

• installasjonstype
• dimensjon
• isolasjon
• underlag (vegg/gulv)

Har du en annen rørdimensjon, ny type isolasjon eller mindre plass tilgjengelig, kan du ikke anta at løsningen fortsatt er gyldig. Ta kontakt med produsenten i slike tilfeller.



Typiske feil vi ser på byggeplass

• Ettermontering: Nye installasjoner legges til i branntetting uten å kontrollere eksisterende godkjenning
• Blandede gjennomføringer: Metall, plast, kabelbroer osv. i samme åpning uten testet oppsett
• For liten avstand til kant: For lite plass til riktig tykkelse og heft på tettematerialet
• Tekniske sjakter og maskinrom: Installasjoner legges til sent → alt presses sammen
• Hevede gulv og hulrom i tak: Skjulte brannveier der avstander og seksjonering ikke følges



Slik prosjekterer du riktig fra start

• Avklar tidlig: Legg inn avstander i tegninger, ikke bare i beskrivelser
• Koordiner fagene: Elektro, VVS og branntetting må bli enige før hulltaking
• Velg testede løsninger: Bruk løsninger med dokumenterte oppsett, spesielt i trange områder
• Ta høyde for isolasjon: Isolerte rør krever mer plass
• Vurder uisolerte rør: Kan kreve lokal etterisolering for å oppnå riktig I-verdi, har du plass?
• Hold avstand til kant: Tettematerialet må ha riktig dybde
• Dokumenter arbeidet: Ta bilder med synlige avstander, viktig for FDV og kontroll



Sjekkliste på byggeplass

• Stemmer rørtype, dimensjoner og isolasjon med testet løsning?
• Er alle avstander store nok?
• Er fuge/åpning utført iht. tegning (dybde, bakfylling, materiale)?
• Er arbeidet dokumentert med bilder og merking?

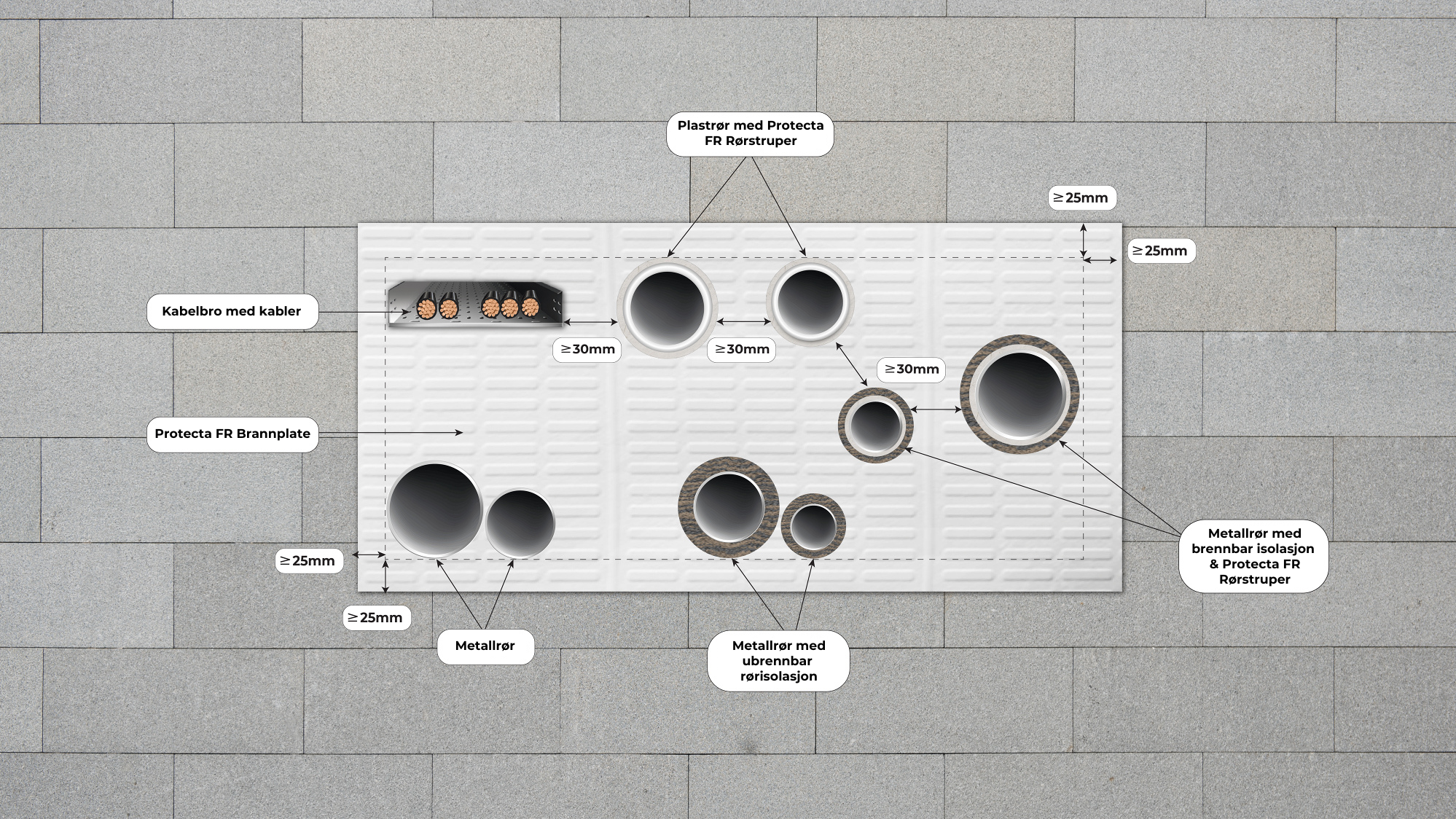

Eksempel på hvordan rør skal installeres i systemet Protecta FR Brannplate



Avstandskrav for Protecta-produkter

Avstand mellom rør og kant

• Rørmansjett & Brannkitt – 0 mm
• Fugemasser – 10 mm
• Brannplate & Gipsmørtel – 25 mm

Avstand mellom rør

• Rør tettet med Rørstruper – 30 mm
• Andre rør – 0 mm

Avstand mellom utsparinger

• Fugemasser & Brannkitt – 30 mm
• Brannplate & Gipsmørtel – 100 mm



Trenger du en løsning du kan stole på?

Send oss tegningene dine med:

• installasjonstyper og dimensjoner
• isolasjon
• underlag
• krav til brannmotstand

 Så finner vi en testet løsning eller gir deg en teknisk vurdering du kan prosjektere og bygge etter.
